Fluke 438-II - Power Quality & Motor Analyzer

De Fluke 438-II Power Quality Analyser is een technisch hoogwaardige driefasen netanalyzer met interne datalogger. De 438-II heeft ten opzichte van de 437-II de mogelijkheid om motor analyses uit te voeren. Meetbereik tot 6000A. Geleverd inclusief flextangen tot 6000A en Fluke Powerlog 430-II software.

Product kenmerken

  • 3 fasen Power Quality Analyser
  • Motor (rendement) analyzer
  • Flexibele stroomtangen 6000A
  • Incl. Fluke Powerlog 430-II software
  • Instrument met oscilloscoop functie
  • Meet toerental, koppel en rendement

Productinformatie aanvraag

Elektrotechniek

Over Fluke 438-II - Power Quality & Motor Analyzer

Huur de Fluke 438-II Power Quality & Motor Analyser!

Metesco heeft een breed aanbod power quality analysers in het verhuurassortiment, waaronder de Fluke 438-II Power Quality & Motor Analyser. Deze netanalyser wordt ingezet voor het eenvoudig analyseren van zowel elektrische als mechanische prestaties van elektromotoren en de algemene netvoedingskwaliteit.

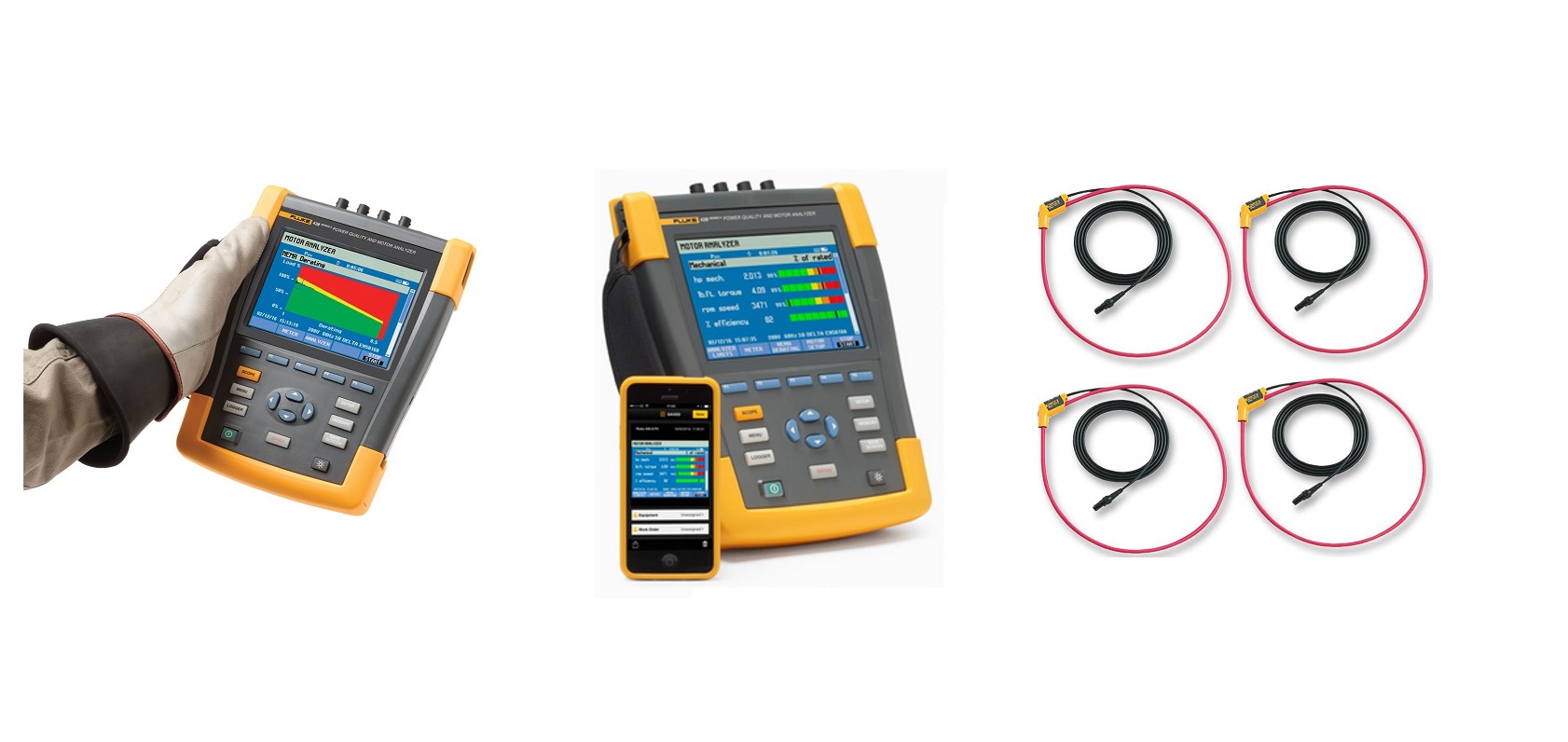

Het instrument wordt vanuit Metesco altijd geleverd inclusief de Fluke i430 Flexi-TF-II flexibele stroomtangen met lusdiameter 185mm. De totale kabellengte is 2.5 meter en voorzien vanBNC connector. Het meetbereik van deze stroomtangen loopt tot 6000A. Het instrument voldoet aan de hoogste veiligheidsspecificatie in de industrie: 1000V CAT III / 600V CAT IV.

Meetfuncties Fluke 438-II Power Quality Analyser

De Fluke 438-II is een Power Quality Analyser en een Motor Analyser in één hoogwaardig instrument. Het meet instrument beschikt over alle geavanceerde functies uit de gehele Fluke 430-serie, voor het meten en analyseren van de netvoedingskwaliteit. De Fluke 438-II heeft echter unieke aanvullende mogelijkheden voor het meten en analyseren van de belangrijkste mechanische eigenschappen van elektromotoren.

Belangrijke parameters die voor beide toepassingen kunnen worden gemeten zijn:

  • Elektrisch vermogen
  • Spanning & Stroom
  • Vermogen & Schijnbaar vermogen
  • Harmonischen
  • Arbeidsfactor
  • Onbalans
  • Motortoerental & Motorrendement
  • Koppel
  • Mechanisch vermogen (zonder mechanische sensoren)
  • Reductiefactor motor plotten t.o.v. belasting conform NEMA-richtlijnen

Meetfunctie Fluke 438-II Motor Analyser

Met deze hoogwaardige motor analyser kunt u het mechanisch vermogen en rendement laten berekenen zonder mechanische sensoren. Aanvullend kunnen dekarakteristieken van invloed op het motorrendement worden geidentificeerd en wordt de motorafstelling automatisch berekent volgens NEMA/IEC-richtlijnen.

Mogelijkheid tot het analyseren van direct-on-line motoren en motoren met frequentiegeregelde aandrijvingssystemen (VFD). 'De VFD dient een gecontroleerd spanningssysteem te zijn (VSI) met een spannings-/frequentiebereik van 40 tot 70Hz en een draagbereik van 2,5kHz tot 20 kHz'.

Werking van de motoranalyser?

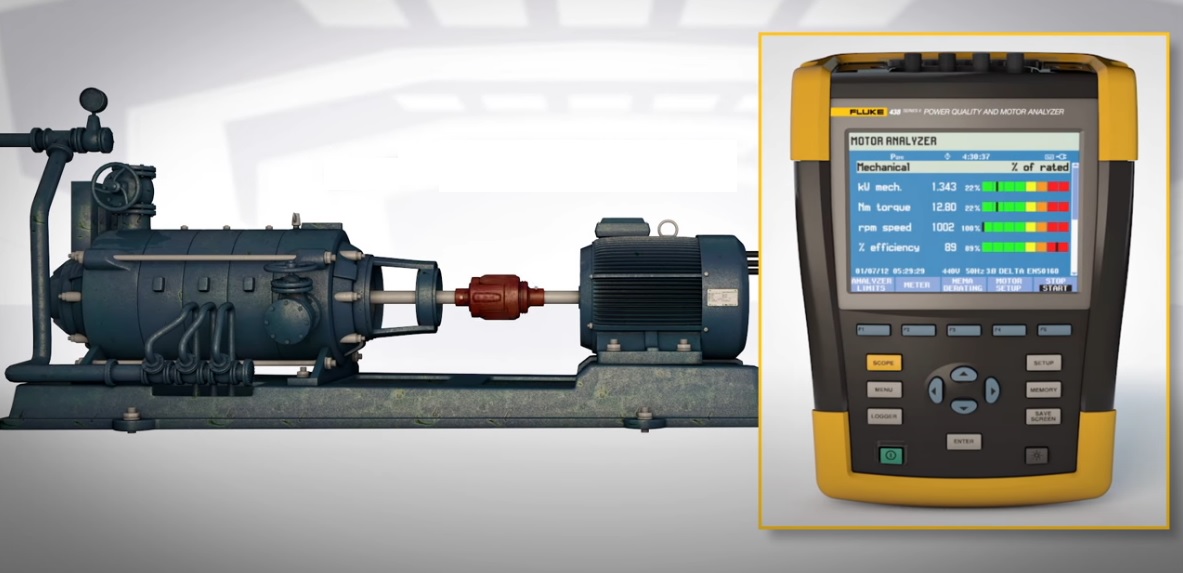

De 438-II motoranalyser gebruikt golfvormen van 3-fasenstroom- en spanning om het koppel, toerental, belasting en het rendement van de motoren te berekenen. Het luchtspleetveld van de motor vormt de basis voor de metingen. Mechanische sensoren en bedrijfsonderbrekingen zijn niet nodig.

In de motoranalyse modus in het instrument worden resultaten samengevat voor elektrische prestaties, mechanische prestaties en reductie. Er wordt gebruikt gemaakt van een eenvoudig begrijpbare 4-kleurenschaal om de prestaties van de motor t.o.v. de aanbevolen elektrische parameters weer te geven. Dit betreft parameters als nominaal vermogen, arbeidsfactor, onbalans en harmonischen.

De Fluke 438-II heeft een NEMA-reductiescherm welke wordt bijgewerkt wanneer de belasting en de elektrische omstandigheden veranderen.

Met deze analyser kunt u geavanceerde metingen uitvoeren om specifieke netvoedingskwaliteit problemen te analyseren. Deze gedetailleerde informatie helpt u bij het nemen van betere onderhoudsbeslissingen. Dit kan gericht zijn op voorkomen van energieverspilling of de invloed van motorstarts op uw elektrische systemen. De data kan eenvoudig worden uitgelezen met de meegeleverde software Fluke Powerlog 430-II

Voor het meten van energieverspilling is het instrument tevens uitgerust met een energieverliescalculator.

Huren bij Metesco

Bent u geinteresseerd in de huur van dit instrument? Neemt u dan vrijblijvend contact met ons op en vraagt u naar de voorwaarden.
