Imetrum DMS en VGS - Optisch meetsysteem

Over Imetrum DMS en VGS - Optisch meetsysteem

Dynamic Monitoring Station (DMS)

Het DMS is een uniek contactloos meetsysteem dat bewegingen van structuren dynamisch en op meerdere punten tegelijk kan volgen zonder dat sensoren op het object zelf geplaatst hoeven te worden. Metingen kunnen tot op honderden meters afstand worden uitgevoerd, afhankelijk van de gebruikte lens en opstelling.

Kernfuncties

• Contactloze metingen: Optisch video‑monitoringssysteem zonder reflectoren of fysieke sensoren.
• Hoge resolutie: Nauwkeurigheid tot ±0,01 mm op 100 m afstand en tot ±0,1 mm op grotere afstanden.
• Real‑time monitoring: Metingen worden direct in het videobeeld weergegeven.
• Meerpuntmeting: Gelijktijdige dynamische meting van tientallen punten.
• Grote afstand en veiligheid: Meten zonder dichtbij het werkgebied te komen, ideaal bij spoorwerk, bruggen boven water of drukke verkeersroutes.

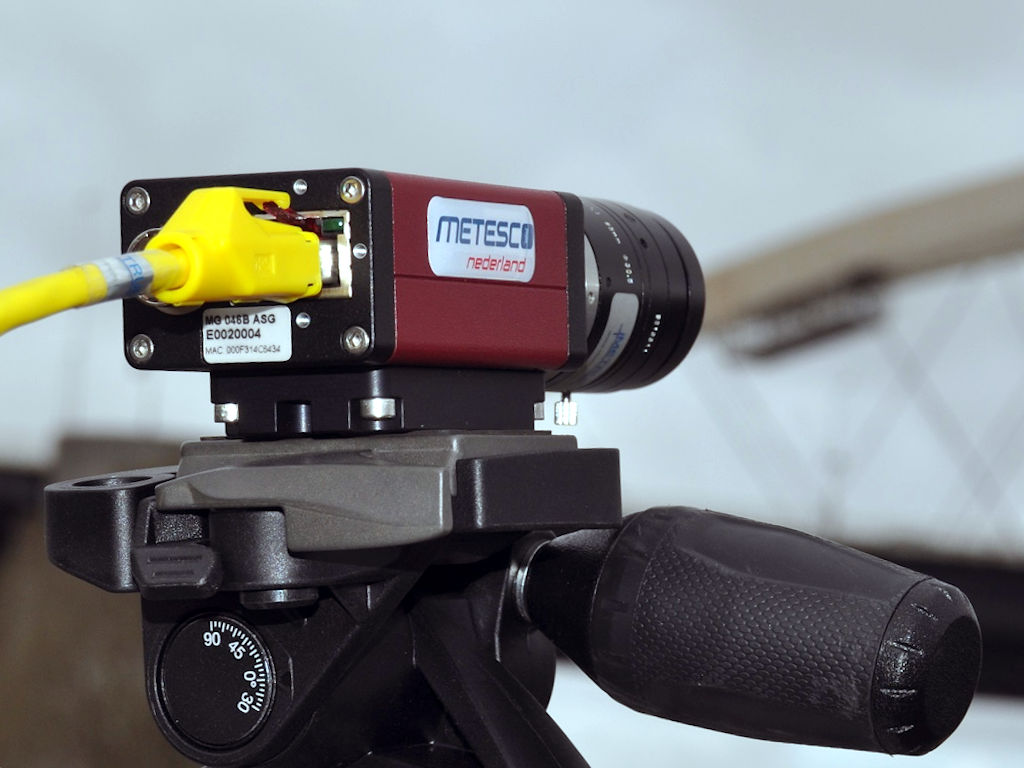

Het DMS-systeem bestaat uit een camera met hoogwaardige lens, een controller (laptop of systeemcontroller) en de Video Gauge Software (VGS).

Video Gauge Software (VGS)

De VGS softwaretool is speciaal ontwikkeld voor videoanalyse en maakt nauwkeurige dynamische metingen mogelijk via videobeelden.

Belangrijkste eigenschappen van VGS

• Detecteert subtiele bewegingen van pixelpatronen in video’s.
• Meet verplaatsingen, rotatie, vervorming en trillingen.
• Resultaten worden in real-time weergegeven of kunnen later frame‑voor‑frame worden geanalyseerd.
• Ondersteunt meer dan één camera voor uitgebreidere multi‑view monitoring.

Door gebruik te maken van pixelpatroonherkenning en gepatenteerde algoritmen zet VGS veranderingen in het videobeeld om in accurate meetdata zonder fysiek contact met het object.

Toepassingen

Het DMS-systeem met VGS is uitermate geschikt voor:

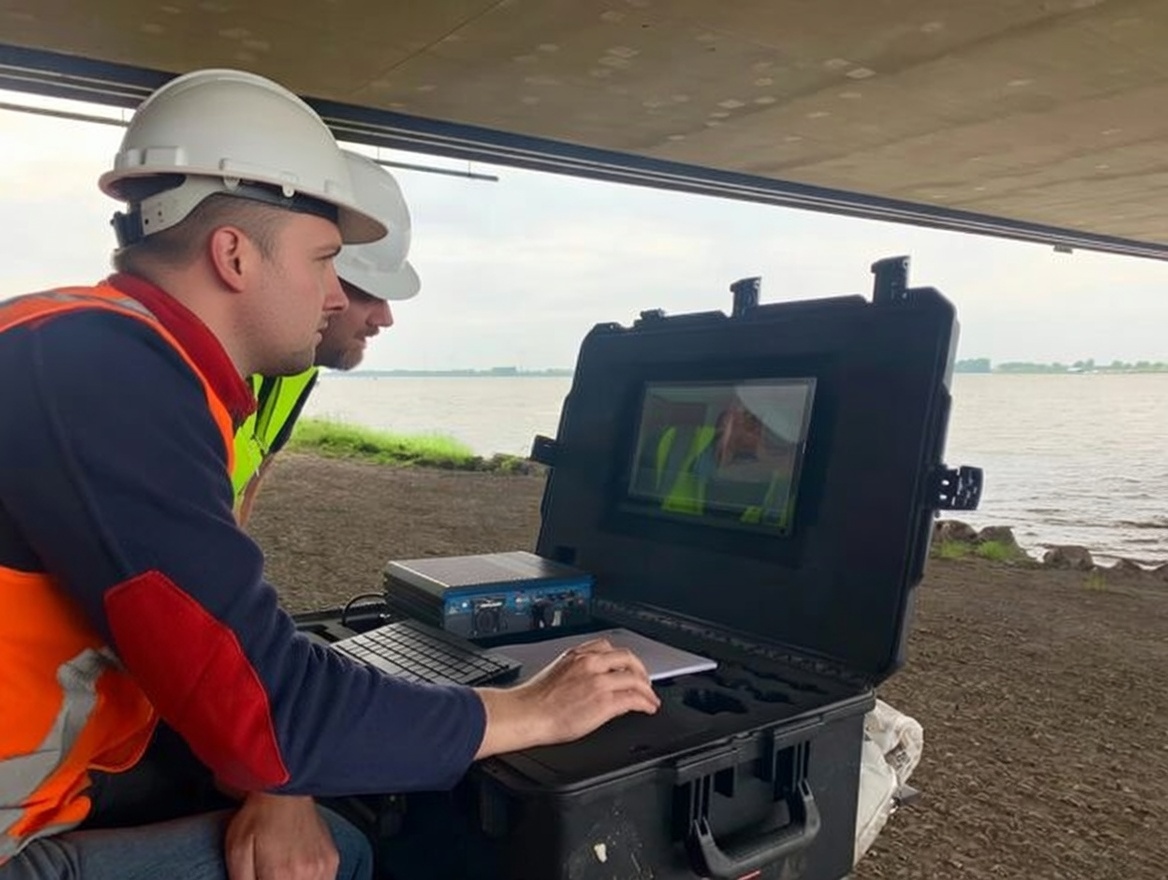

• Brugmonitoring: meten van vervorming, doorbuiging, rotatie en dynamische verplaatsing onder belasting.
• Tunneldynamica: detectie van horizontale en verticale bewegingen van tunnelringen of rotaties tijdens bouwactiviteiten.
• Spoormetingen: monitoring van rails, portalen en spoorvervorming onder treinbelasting.
• Vervormingsanalyse: continu volgen van scheurvorming, buiging of stressveranderingen in constructies.

Praktische informatie

Het Imetrum DMS‑systeem kan via Metesco Nederland, de officiele distributeur voor de Benelux, worden gehuurd, inclusief de benodigde software, camera en accessoires. Indien gewenst kan Metesco kan metingen ook op lokatie uitvoeren.
